產品說明：

         Tarot出品的高性能SBUS/PPM/PWM信號互轉模塊，支持將遙控器的S.BUS信號、PPM信號、普通接收機的PWM信號之間進行相互轉化。

產品參數：

輸入電壓:DC 3.3-20V

工作電流:15mA

外形尺寸:21*21mm

重量:4.1g

產品特點:

1.支持8通道輸入/輸出；

2.輸入信號自動識別，無需手動切換，即插即用；

-2.1.當8路PWM通道輸入任一路PWM信號，對應PPM通道輸出PPM信號，SBUS通道輸出SBUS信號；

-2.2.當SBUS通道輸入SBUS信號，對應1-8通道輸出PWM信號，PPM通道輸出PPM信號；

-2.3.當PPM通道輸入PPM信號，對應1-8通道輸出PWM信號，SBUS通道輸出SBUS信號；

3.LED狀態指示燈三色顯示，簡潔明了;

4.寬電壓設計，職高支持20V輸入；

5.采用32位的單片機，在性能穩定與反應速度上遠超普通的8位單片機。

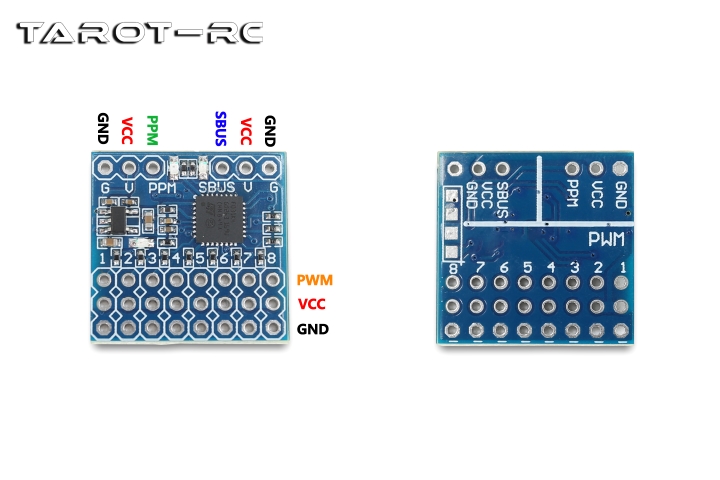

通道與指示燈的說明:

1-8通道為PWM信號輸入或輸出通道；

SBUS通道為SBUS信號輸入或輸出通道；

PPM通道為PPM信號輸入或輸出通道；

無信號輸入時，三個指示燈全亮(PPM綠色，SBUS藍色，PWM紅色)

輸入信號指示燈常亮，輸出信號指示燈閃爍

例如:輸入PPM信號時，PPM對應指示燈綠色常亮，PWM紅色與SBUS藍色信號指示燈閃爍

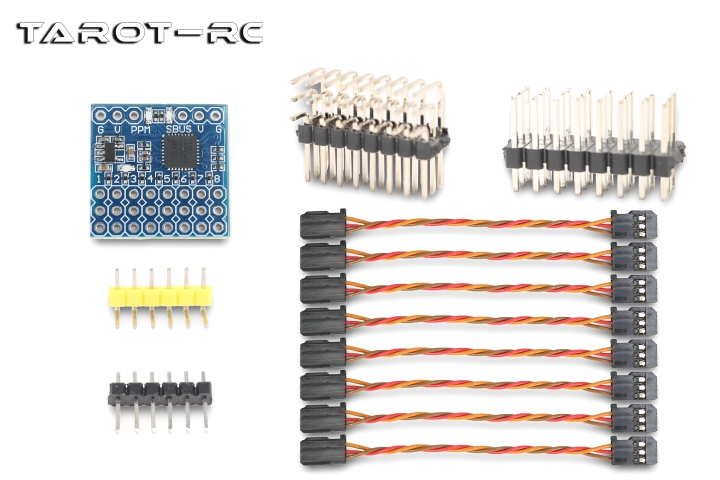

包裝清單:

SPP轉換模塊 ×1

8P*2.54mm*3 排針直針 ×1

8P*2.54mm*3 排針彎針 ×1

6P*2.54mm 排針彎針 ×1

6P*2.54mm 排針直針 ×1

3P-雙頭杜邦線(115mm)  ×8
