產品說明：

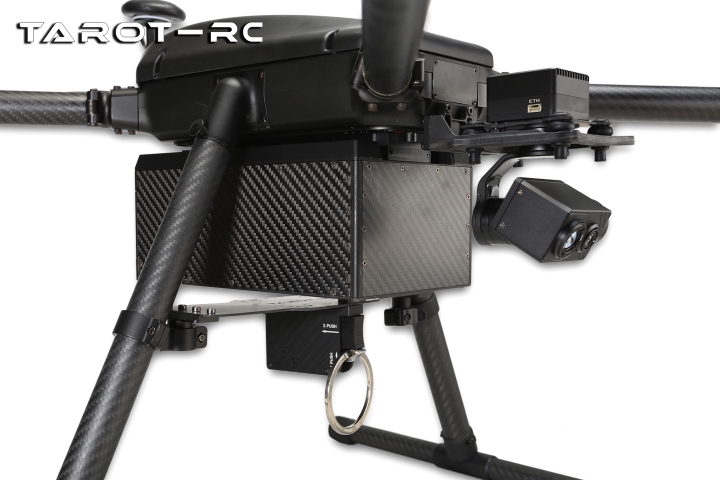

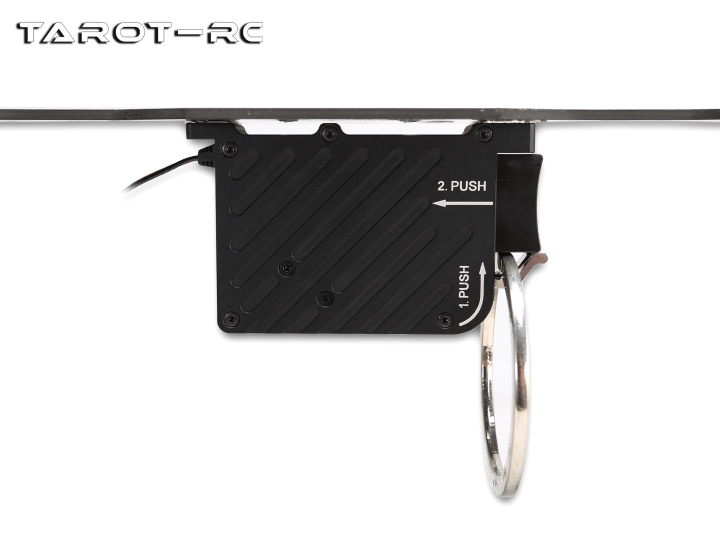

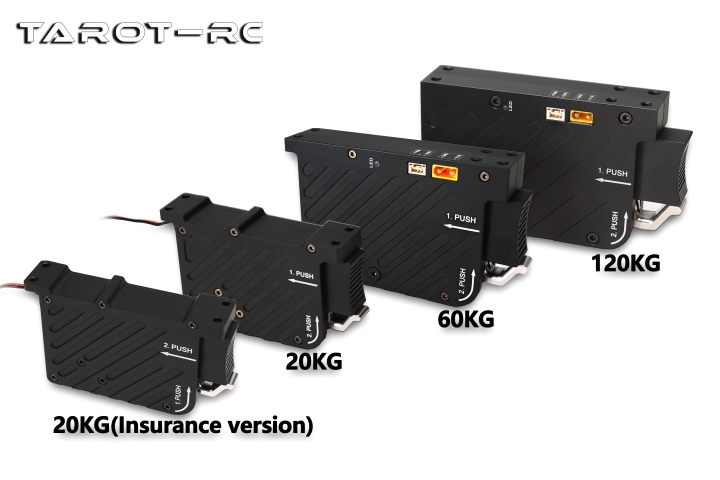

       Tarot出廠的大負載電子拋投器系列-TL2965/20KG保險版，在原有TL2962/20KG電子拋投器的基礎上新增了一道保險機構，絕大程度上避免了誤觸拋投的風險，操作拋投前需觸發PWM信號解鎖保險指令后(1秒內)馬上觸發拋投指令即可執行拋投功能，1S后則超時重新進入保險狀態。本產品采用6063航空鋁與304材質不銹鋼通過CNC加工裝配而成，結構上采用機械杠桿的設計原理，可減少驅動機構所需的輸出功率，使得拋投裝置體積小巧且杠桿件的鉸接結構不會因?yàn)閽燧d物的重量大而卡死。您可以根據使用場景環境掛載多個本系列電子拋投器，且可獨立控制各拋投裝置投放的順序。

產品參數：

工作電壓：DC5-12V

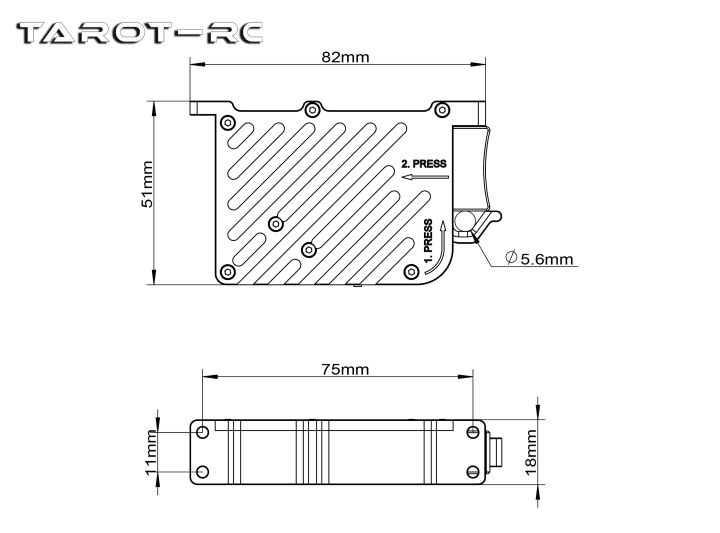

產品尺寸：82*51*18mm

重量：103g

功耗：待機：0.2W(5V 0.04A)、拋：3.7W(5V 0.74A)

安裝定位：11mm*75mm(M3*10-4)

控制方式：PWM

出線方式：3P杜邦頭/線長150mm

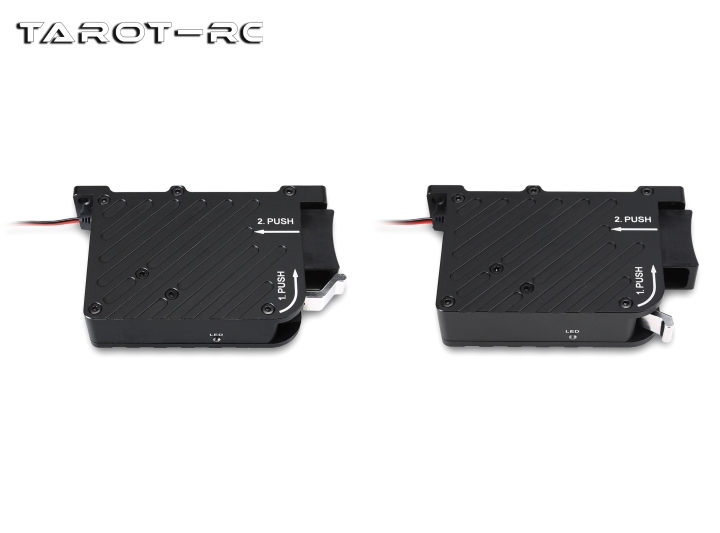

產品操作說明及LED狀態燈描述：

注：本產品采用標準的PWM遙控舵機信號(1000-2000us)解析

1：若拋投器當前未檢測到PWM信號接入，則LED紅燈閃爍；

2：拋投器初始上電，若檢測到的PWM信號初始未處于1400~1699us區間內，則LED藍燈閃爍；將PWM信號置于此區間內，則進入正常工作待機模式，LED紅燈常亮；

3：將PWM信號置于1700~2000us區間內，此時保險機構解鎖，LED紅燈熄滅轉變?yōu)長ED藍燈常亮；保險解除時間為1秒，若超時未觸發拋投指令則保險機構加鎖，此時LED藍燈閃爍，此時將PWM信號重新置于1400~1699us區間內，即可切回到保險上鎖前狀態重新操作；

4：保險機構解鎖后的1秒內，將PWM信號置于1000~1399us區間，則觸發拋投指令，拋投成功后LED藍燈常亮。

包裝清單：

電子投放器 ×1

配件包 ×1
