產品說明：

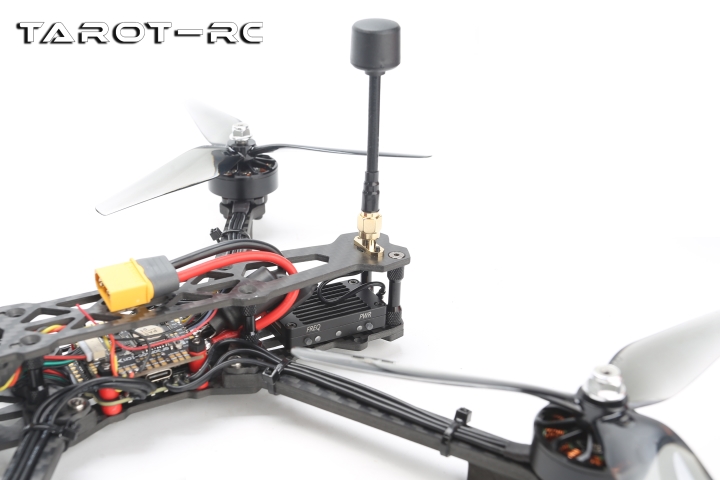

　　Tarot全新升級的48通道，1600mW 5.8G音頻、視頻傳輸系統，可四檔功率調節使用，具有超迷你的外形體積和超輕的重量，采用6061T6鋁合金外殼散熱，特別適合多軸無人機以及穿越機FPV長遠距離使用。

產品特點：

1.48通道輸出，可按鈕方便切換，兼容常規頻率；

2.提供1路視頻信號，1路音頻信號輸入；

3.提供1路5V/0.5A電源輸出，用于常規攝像頭供電(請先確認相關設備電壓電流以免燒毀）;

4.較上一代600mW圖傳設備增加了發射功率且自行調整，大幅增加了傳輸距離，更加適合長遠距離的圖像傳輸；

5.6061T6鋁合金外殼散熱，使用性能更穩定。

產品參數：

/發射端(天空端)：

輸入電壓：7-36V DC(2-6S)

輸出電壓：含一路5V/0.5A

重量：5.1g(不含金屬外殼及天線)，14.3g（含外殼，不含天線）

尺寸(長寬高)：41mm*25*mm*8.5mm

視頻制式：PAL/NTSC

通道數：48通道/37通道(美區)

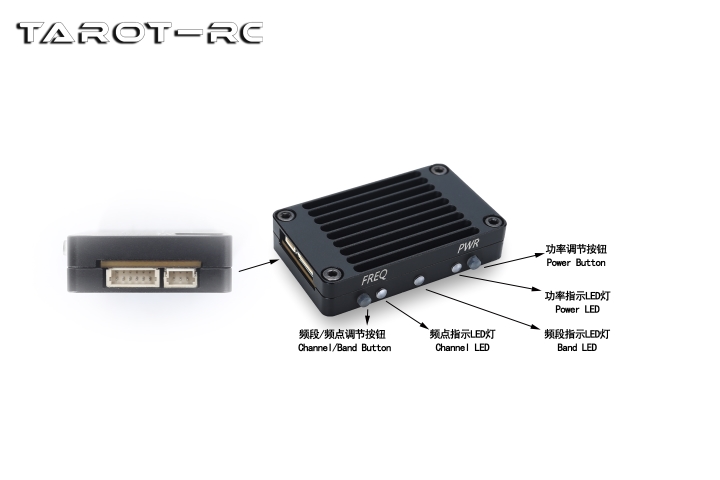

通道選擇：頻段/頻點調節按鈕：長按3秒切換頻段，短按切換頻點

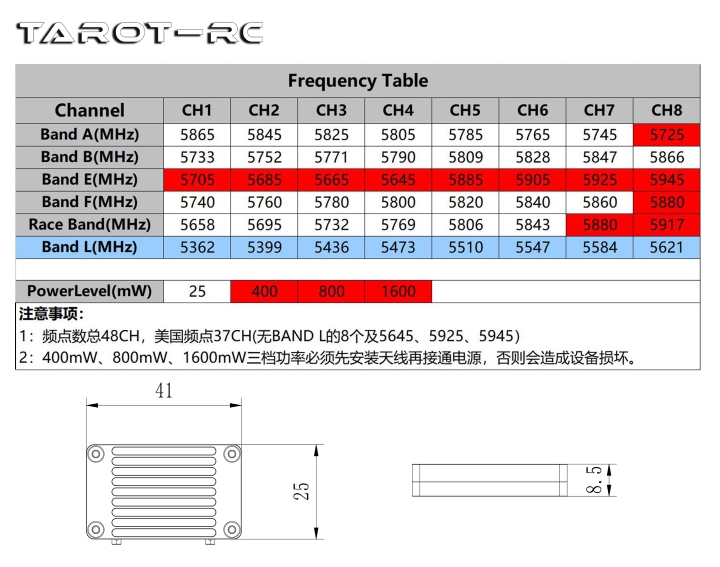

發射頻率：48CH/37CH(US),詳見頻點表格

發射功率：32dBm±1dBm(1600mW)

功率調整：功率調節按鈕，短按切換

功率數：四檔，25mW/400mW/800mW/1600mW

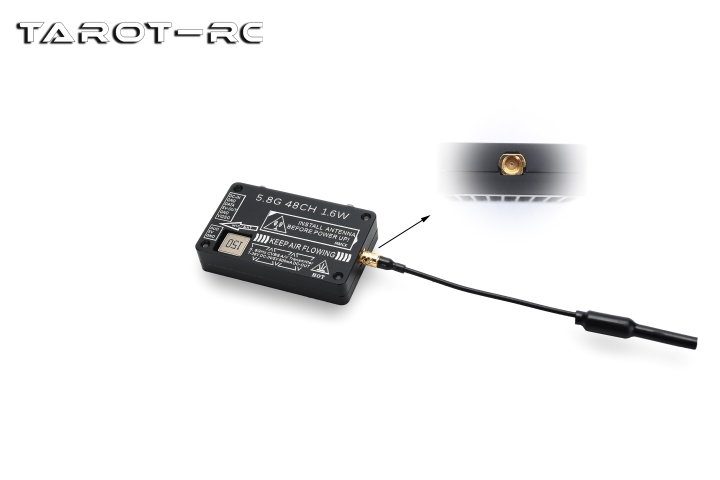

天線接口：MMCX

調制類型：FM

注意事項：

1.請先安裝天線再接通電源，以免造成設備故障；

2.選擇合適的工作頻率，并將發射端與接收端設置到相同的頻率(詳見頻點表);

3.發射端功率較大，工作時請勿用手接觸外殼以免燙傷(外殼發燙屬正�，F(xiàn)象，請放心使用);

4.因需減少重量而拆除外殼進行安裝，也可正常使用該產品，但發射功率會因發射機溫度升高而略有下降；

5.輸入電壓為7-36V（2-6S），請勿超出電壓范圍使用；

6.輸出電壓電流為5V/0.5A，請注意攝像頭是否在電壓電流范圍內，若產品電流大于限定0.5A，請勿使用本產品的電壓輸出端，否則可能會導致發射端電源模塊損壞；

7.5V及5V-OUT都是輸出端，請勿連接至電源輸入端或電池，否則會造成損壞。

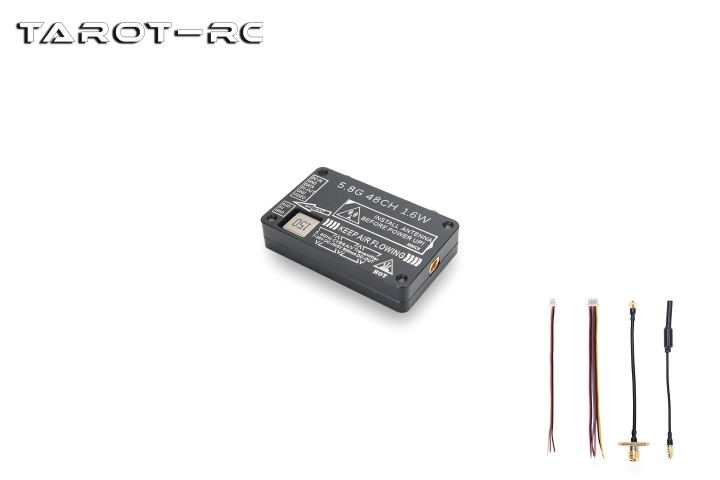

產品規格：

5.8G 1600mW圖傳發射端 ×1

發射端連接線/6P(100mm) ×1

發射端連接線/3P(100mm) ×1

5.8G天線/MMCX ×1

5.8G天線延長線/MMCX轉SMA ×1
