產品說明：

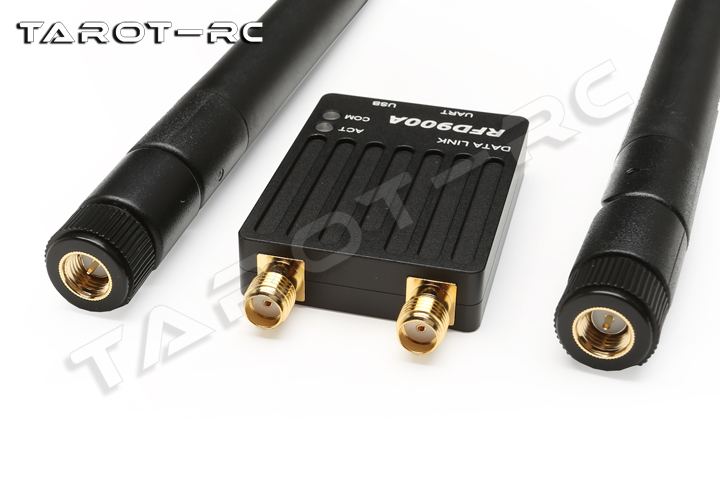

RFD900A數傳是一款專為航模無人機超遠距離設計研發的數據傳輸模塊，體積小巧性能優異，902-928MHz通信頻段，擁有40km及以上的傳輸距離，250kbps的傳輸速率。

產品特點：

1.不區分收發設計，每個模塊均集成USB串口芯片，USB與UART接口自動切換，USB優先；

2.工作頻率范圍902-928MHz，ISM頻段;

3.發射電路采用大于20DB的低噪聲放大器設計，并加入低通濾波單元；

4.發射功率可調節，最大1W發射功率；

5.接收電路前置高靈敏LNA和SAW電路；

6.室外通訊距離直線可達40公里或以上( 依賴天線性能以及通訊速率需求)；

7.空中數據速率最高可達250Kbps；

8.雙天線接口，支持天線分集，差異化天線配置；

9.支持本地電臺AT命令配置，遠程電臺的RT命令配置；

10.具有模塊溫度監測功能，根據溫度自動占空比調節，以避免過熱；

11.工作溫度-40至+ 85攝氏度；

產品參數：

供電電壓：額定5V,最小4V,最大5.5V

發射電流：~1A(最大功率模式)

接收電流：~60mA

尺寸：33mm*53mm*9.5mm

重量：23g

性能指標

通訊速率：4,8,16,19,24，32,48,64,96,128,192，250kbps

室內距離：500m - 1km

室外直視距離：40km或以上，取決于天線性能

發射功率：0 to 30dBm,1dBm步進可調

接收靈敏度：低速率下>121,高速率下>TBA

低噪聲放大器：>20dB

特征指標

串行數據接口電平：標準3.3V,最高承受5V

配置方法：AT命令，APM Planner,定制配置工具

工作頻段：902MHz -928MHz

擴頻技術：FHSS(Frequency Hopping Spread Spectrum)

串口速率：2400,4800,9600,19200,38400,57600,115200bps

可選天線：八木，   ½波偶極子，¼波單極天線

Compliance Standards：FCC Part 15.247,AS/NZS 4268:2008

網絡安全

尋址方式：網絡ID:0 -499

通道：多至50個調頻通道

拓撲網絡支持：點對點，點對多(點對多需要刷2.X版固件才能支持)

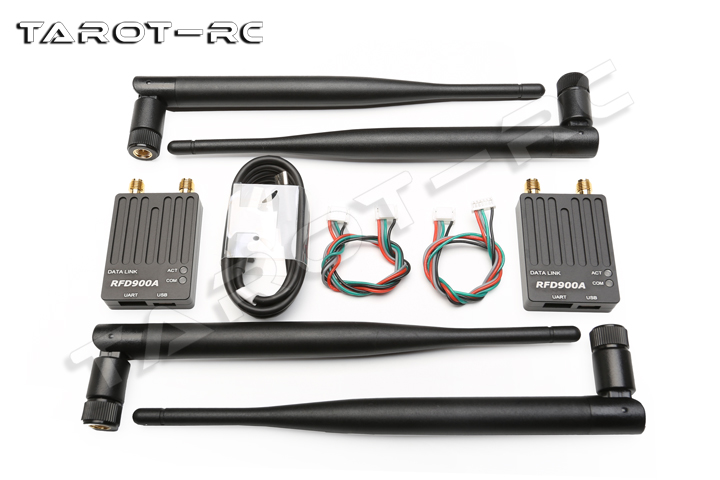

產品規格：

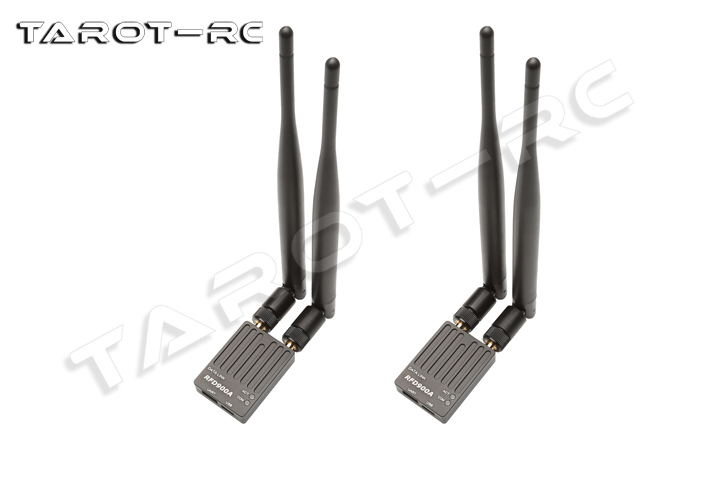

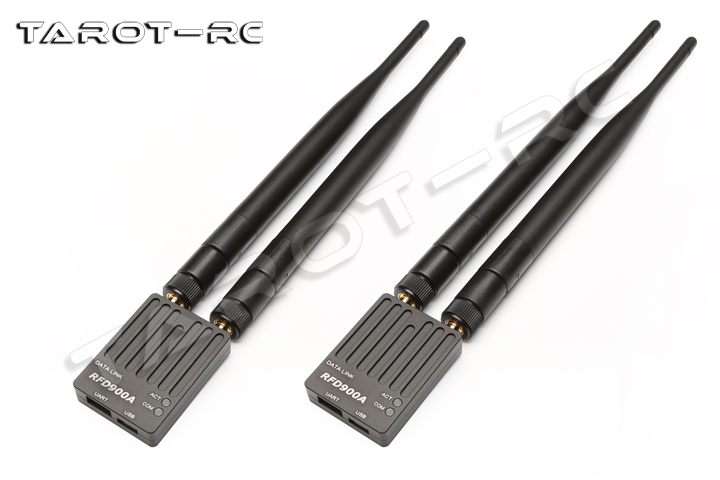

RFD900A數傳模塊(23g) ×2

5DB SMA內針天線(16.7g) ×4

Micro-USB數據線 ×1

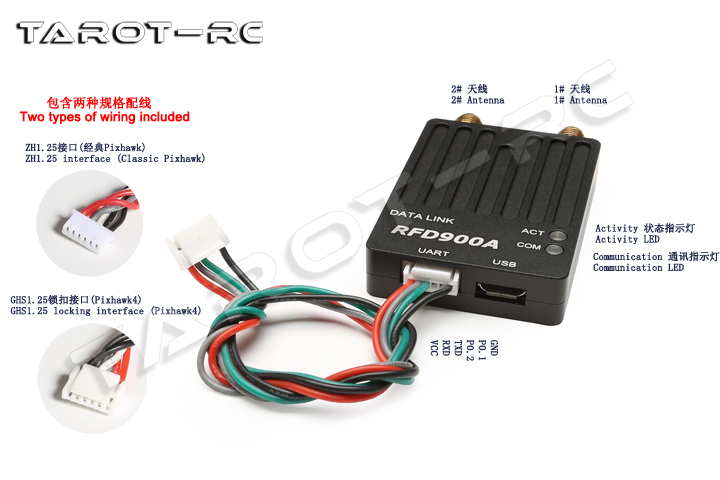

Pixhawk飛控UART連接線/ZH1.25接口 ×1

Pixhawk飛控UART連接線/GHS1.25鎖扣接口 ×1
