產品說明：

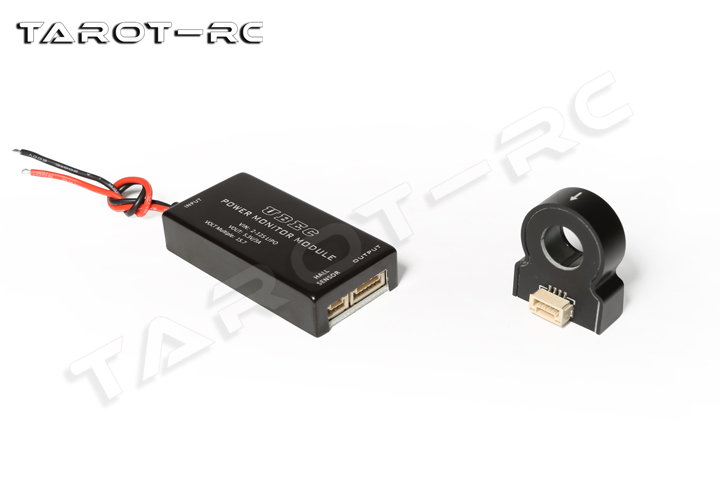

    此款霍爾電流電壓計采用主模塊與霍爾傳感器分離設計，主模塊提供UBEC 5.3V供電和高精電阻1/15.7分壓輸出檢測輸入電源電壓功能，霍爾傳感器負責以非接觸感應方式檢測待測回路電流，霍爾傳感器內置數字處理電路，內置基準，并采用分段式線性矯正算法、靜態監測算法、溫度檢測補償算法、PID團環跟蹤輸出算法等多種技術，穩定輸出固定比率的模擬電壓信號。

    相比傳統的串入式電流計，霍爾電流計的最大優勢就是極大提高了設備的安全性，串入式電流計需要將待檢測電路的回路斷開，串入一個高精度大功率分壓電阻進行檢測，這種方式將至少給電流回路增加2個以上焊點，焊點的接觸電阻發熱和檢測電阻的耗散發熱，在動輒幾十A的電流回路中，都是一個巨大的安全隱患，采用霍爾傳感器可有效排除這種隱患。

產品參數：

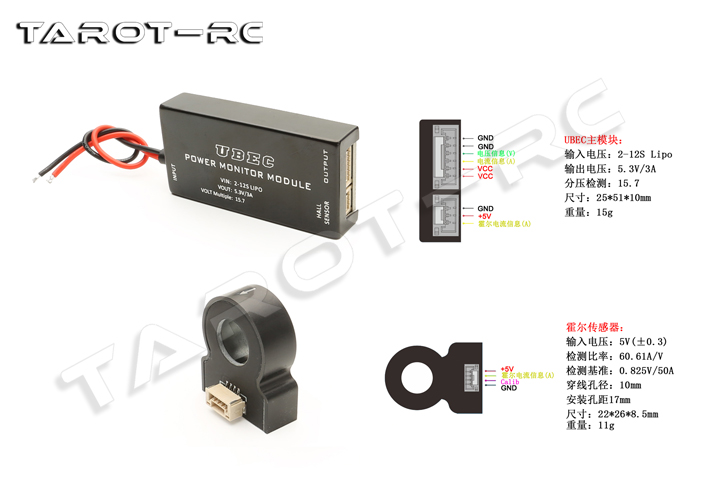

UBEC主模塊：

輸入電壓：2-12S Lipo(MAX60V)

輸出電壓：5.3V/3A

分壓檢測：15.7

尺寸：25*51*10mm

重量：15g

霍爾傳感器：

輸入電壓：5V(±0.3)

檢測比率：60.61A/V

檢測基準：0.825V/50A

穿線孔徑：10mm

安裝孔距：17mm

尺寸：22*26*8.5mm

重量：11g

注意事項：主模塊最大輸入電壓雖然能達到60V,但是檢測電壓在3.3V ADC系統主控上最大只能51.8V左右，即12S鋰電池的電壓;霍爾傳感器采用5V穩壓供電，否則影響檢測精度。

產品規格：

UBEC主模塊 ×1

霍爾傳感器 ×1

UBEC-霍爾傳感器連接線 ×1

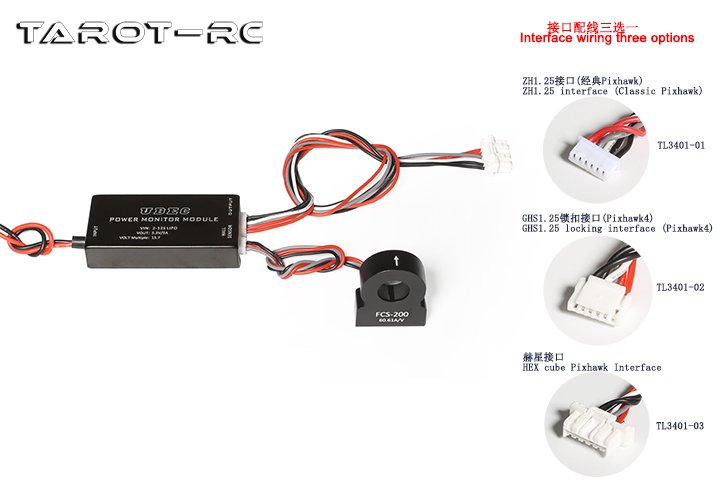

UBEC-Pixhawk飛控連接線(ZH1.25接口/GHS1.25鎖扣接口/赫星接口)/三選一 ×1
