注：本型號TX5870B產品默認為刷寫cleanflight固件的飛控使用，其他類型如betaflight、NAZE的需要調參MWOSD參數才能正常使用，具體請參考說明書《TX5870圖傳MWOSD功能的補充說明》

應用范圍:
    TX5870是一款專對針對航模遠距離圖像傳輸并自帶OSD功能而開發的音視頻發射器。具有多通道，體積小，重量輕，發射功率可調（分為200mW，300mW，400mW），功能齊全，操作便利，可設置OSD的顯示數據或按使用方式不同更換開源OSD程序等特點。

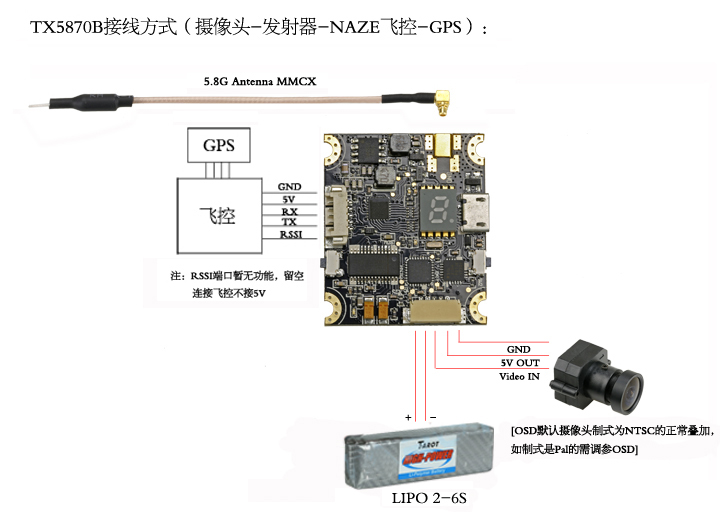

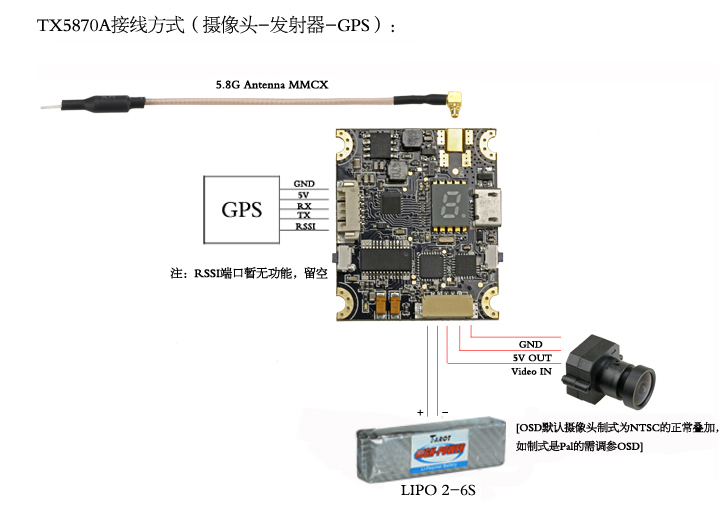

（注：本產品分為TX5870A及TX5870B兩款型號，TX5870A為[攝像頭-TX5870圖傳模塊-GPS模塊]的連接使用方式，TX5870B為[攝像頭-TX5870-飛控-GPS模塊]的接線使用方式，默認出廠型號為TX5870B，如需TX5870A方式請按說明書或者自行網上搜索刷寫MWOSD參數）

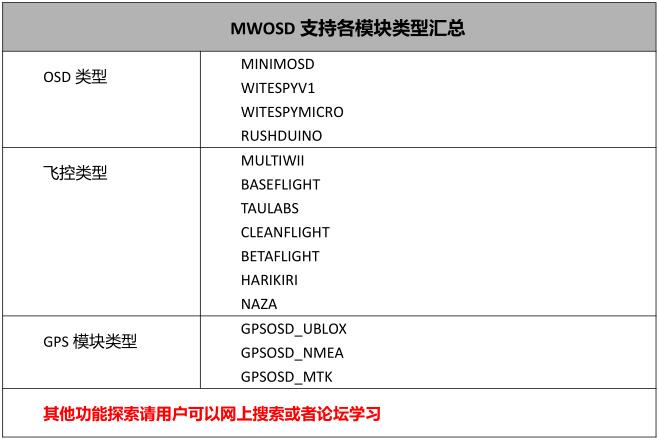

注：本公司出廠的圖傳集成的OSD采用開源的MWOSD方案，僅提供基礎的說明書《TX5870圖傳MWOSD功能的補充說明》方便剛?cè)腴T的客戶了解基本問題，深層次的MWOSD功能探索使用方面請自行網上搜索，恕不提供技術支持。

詳細參數：
1、凈重：9g（不含天線、外膜、GPS等）
2、體積：31*37*9.3MM
3、發射頻率：5325-5945MHZ
4、通道數：共70通道
5、通道選擇：數碼管字母數字結合調節
6、發射功率：低功率200mW（15dBm），中功率300mW（23dBm），高功率400mW（27dBm）
7、輸入電壓：7-28V DC （2-6S）
8、輸出電壓：5V 600mA
9、天線接口：MMCX
10、工作環境溫度：-10至60攝氏度
11、調制類型：FM
12、語言：英文

功能特點：
1、1路視屏，自帶麥克風，遠距離傳輸
2、1路5V500mA電源輸出（可用于相機，攝像頭供電。使用前請先確認相關設備電壓電流，以免燒毀）
3、可按需求一鍵關閉開啟OSD功能
4、有不同的指示燈指示當前工作狀態
5、發射功率可按需要進行調節
6、OSD畫面可按需求連接上位機設置顯示的內容
7、可按使用方式不同，重新燒寫對應開源OSD程序來滿足需求

產品規格：
TX5870B發射器×1
5.8G發射天線×1
電源及視頻源連接5P線×1
飛控/GPS連接4P線×1
RSSI接口連接1P線×1
熱縮膜×1
說明書×1
