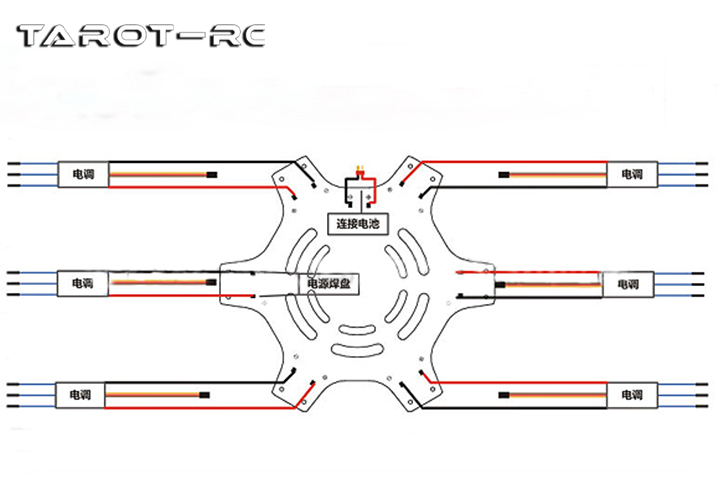

詳細的安裝布線連接圖

產品說明：

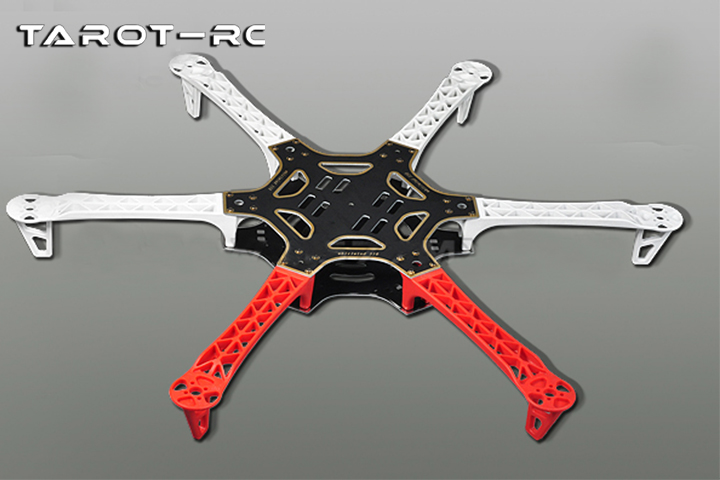

新型六軸飛行器機架力臂采用PA66+30％超高強度材料制成，耐摔、耐撞擊。主體采用集成PCB板連線， 配備高強度鍍金復合PCB電路板，使電源、電調等連線更加快捷、安全。新型設計下沉了電機安裝位置，抬升了PCB位置使新型六軸飛行器重心更低、更穩。優化設計超大安裝空間，為各種飛控系統提供充足的安裝空間。新型四軸飛行器采用非標的M2.5階梯螺絲，能使PCB板和力臂穩固連接。

產品特點：

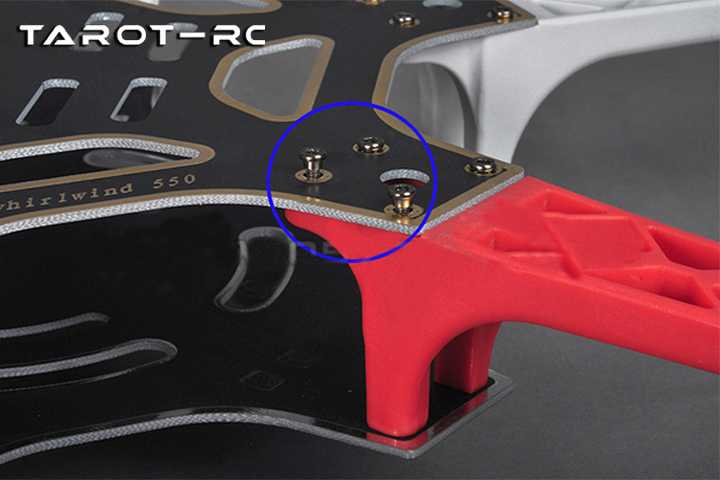

采用非標的M2.5階梯螺絲能使PCB板和力臂穩固連接。新型設計下沉了電機安裝位置，抬升了PCB位置使新型四軸飛行器重心更低。采用集成PCB板連線， 配備高強度鍍金復合PCB電路板，使電源、電調等連線更加快捷方便、安全。優化設計了超大安裝空間，為各種飛控系統提供充足的安裝空間。

相關產品：

飛越/Tarot 多旋翼無人機飛行器/六軸/FY550-三色版 TL2778-02

飛越/Tarot 內六角螺絲/軸套螺絲/M2.4*6/12顆裝 TL2778-01

機身參數：

機身重量 : 475g

對稱電機軸距 : 550mm

起飛重量 : 1200g ~2400g

螺旋槳 : 10 * 4.5in

推薦電池 : LiPo (3S－4S 1500mAh ~2600mAh）

推薦電機 : 22 * 12mm (Stator size)

推薦電調 : 30A

產品規格：

FY550機臂/紅 ×2

FY550機臂/白 ×4

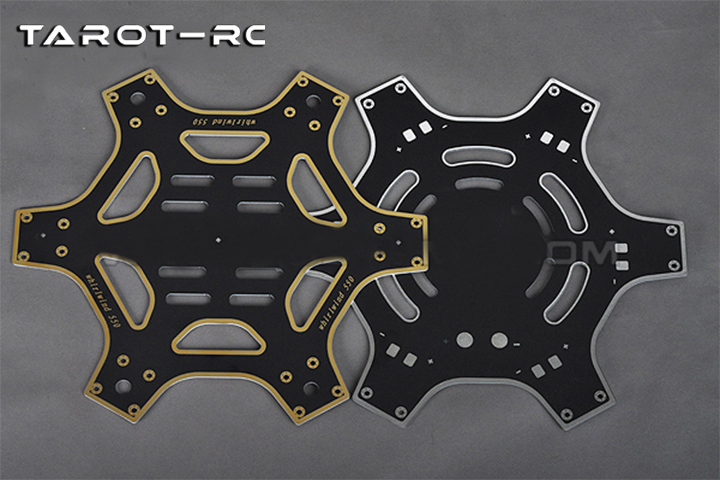

FY550碳纖板/上 ×1

FY550碳纖板/下 ×1

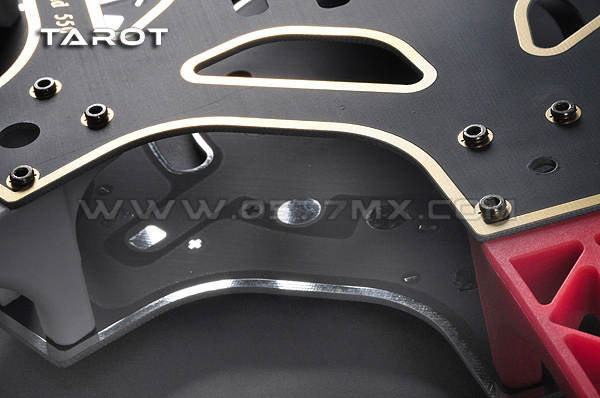

臺階螺絲(M2.5*6mm)×41

魔術貼×2

3M雙面貼×1
