2009-8-21 13:40

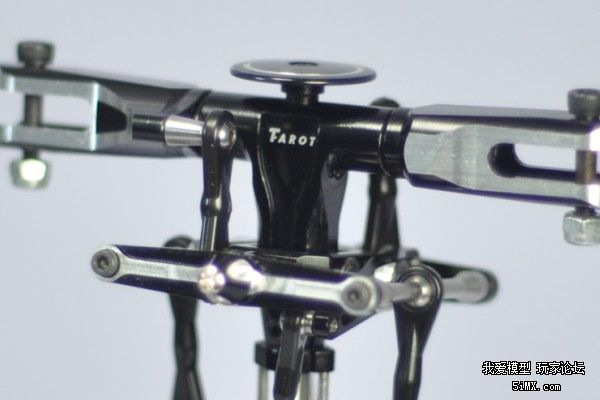

這套旋翼頭體現了飛越精加工的水平，其標準高于原先產品。



2009-8-21 13:40

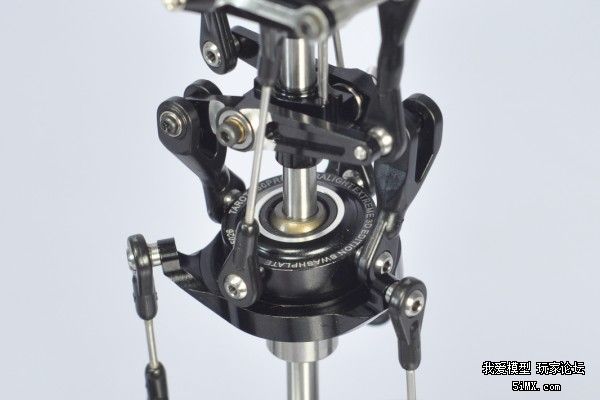

PRO的旋翼頭設計的確要先進很多，細節部分非常講究。拉桿只剩下2根
用來調整槳平衡，大量采用帶邊軸承增加穩定性。連接部分采用突出設計
省去了墊片結構，目前旋翼頭的最高級別設計應該就是這款了。



2009-8-21 13:40

◆剎車盤
◆中聯
◆大槳夾
◆相位器
◆十字盤
◆混控臂上臂
◆混控臂下臂
◆主軸
◆橫軸
◆平衡桿固定座
◆日子筐
◆Radius連桿
◆連桿頭×14
◆止推軸承×2
◆大槳夾軸承（4×8×3）×2（4×7×2.5）×2
◆V3橫軸
◆大槳夾軸套螺絲 （3×16）×2
◆M3止滑螺帽×2
◆橫軸墊圈×2
◆一體化V2 O型圈×2
◆萬向座連桿(連桿D) x 2(Φ1.3x32mm)
◆伺服器連桿(M) x 3(Φ1.3x19mm)
